Introduzione

Un tema che ho sempre trovato molto interessante è il legame che unisce l’arte alle scienze, un binomio ineludibile per gli artisti, ma anche per gli scienziati che si valevano ampiamente dell’immagine nei loro studi e per finalità didattiche.

Con il presente elaborato intendo presentare le principali tecniche pittoriche e grafiche, utilizzate per l’illustrazione di testi scientifici, attraverso una selezione di codici di medicina della Biblioteca Lancisiana di Roma^a, che per la peculiarità e preziosità delle loro illustrazioni, meglio rappresentano l’argomento.

Il corpo umano è stato uno dei primi soggetti ad essere raffigurato in quanto espressione più alta del creato. Lo studio dell’anatomia umana attraverso la dissezione dei cadaveri, rappresentava un momento cruciale di esperienza diretta e di scoperte, ma anche un evento pubblico, un vero e proprio spettacolo che attraeva per la sua terribilità e per le meditazioni di ordine filosofico, etico e religioso. Questo aspetto spettacolare è ribadito dalla ricorrenza del termine teatro assunto come titolo di molte opere anatomiche e dalla particolare struttura del luogo, a gradoni disposti a semicerchio, che permetteva a molti spettatori di assistere.

Tra il XV e XVI secolo, grazie al movimento culturale dell’Umanesimo, si assiste alla rinascita della cultura europea dopo i cosiddetti "secoli bui" del Medioevo. Il rinnovato entusiasmo, alimentò il desiderio di recuperare le antiche testimonianze dei latini e dei greci nella loro storicità. Le capacità analitiche dell’uomo favorirono la ricerca dei vetusti codici, il collezionismo degli esemplari superstiti, e l’analisi critica delle lezioni in essi tramandate. È proprio durante l’Umanesimo che si assiste alla formazione di numerose biblioteche pubbliche nelle quali raccogliere, conservare e rendere fruibili al pubblico degli studiosi i preziosi volumi.

A partire dalla seconda metà del XVI secolo, l’osservazione pratica e diretta di fenomeni e di oggetti della natura e la loro manipolazione, segna un mutamento radicale nel modo di investigare la scienza e nella comprensione del mondo.

In questo contesto, notevole importanza riveste il libro scientifico illustrato, mediatore delle nuove conoscenze, con il quale poter comprendere il funzionamento dell’Universo nel quale l’uomo si è conquistato un’assoluta centralità.

L’eloquenza dell’immagine si è prestata a “illustrare” la rivoluzione scientifica stabilendo nell’Europa del XVI e XVIII secolo l’indiscusso successo dei libri scientifici illustrati^b.

L’illustrazione dei testi scientifici ha un ulteriore importante compito: quello decorativo, ereditato dalla plurisecolare consuetudine di illustrare con miniature i testi manoscritti, tra cui i trattati di medicina e quelli di astronomia.

La collezione libraria della Biblioteca Lancisiana, consiste di circa 20.000 volumi, dal XIII al XIX secolo.

I molteplici testi manoscritti, tra cui codex medievali miniati, gli incunabula e le numerose edizioni a stampa, superbamente illustrate, tramandano ogni sapere scientifico sull’astronomia e l’anatomia.

Ma dove, da chi e come veniva illustrato un codice sia esso manoscritto o a stampa?

La miniatura

Con il termine miniatura si intende una tecnica pittorica per il decoro di iniziali e bordi delle carte di un codice. La parola origina da minio, un ossido di piombo di color rosso. Col passar del tempo alla tecnica si aggiunsero altri colori e la decorazione dei codici manoscritti si sviluppò in raffigurazioni di scene e personaggi.

Fino al XII secolo i libri venivano trascritti dai monaci che lavoravano in gruppo, ma col passare del tempo nella catena di montaggio si inserirono figure esterne, anche laici, specialmente artisti che provenivano da diverse classi sociali. Questi artisti infatti non si consideravano proprio artigiani al servizio di Dio come i monaci.

A partire dal XIV secolo con la nascita e l’affermazione delle corporazioni e delle gilde, i miniatori formarono una sorta di classe propria che operava sia negli scriptorium^c di monasteri, che nell’ambito delle Università. Le maggiori informazioni sui miniaturisti, giunte sino a noi, provengono proprio dalle città universitarie, dove la produzione di manoscritti rappresentava un’occupazione economica di assoluta rilevanza. Il procedimento per la produzione di un manoscritto, specialmente miniato, era simile ad una catena di montaggio, oltre ad essere un lavoro molto lungo e minuzioso^d.

Dopo la stesura del testo, terminato il lavoro del copista, il miniatore prendeva in carico il manoscritto.

La preparazione della materia prima per scrivere era affidata al pergamenarius^e, poi venivano rigate le pagine e preparati gli inchiostri e i colori.

Ciascun miniatore copriva ambiti produttivi differenti: dalla mescola dei colori alla doratura, dalla composizione dei disegni alla realizzazione delle figure, dalla pittura colore per colore alla filigrana o al disegno degli ornamenti o alla rifinitura.

Il Maestro era responsabile per la realizzazione delle parti più complesse e fondamentali, quali il disegno o sinopia della struttura stessa della miniatura, dei volti e delle mani, mentre agli apprendisti, erano riservati compiti meno difficoltosi.

Dunque, il miniatore iniziava il suo lavoro definendo il disegno sulla superficie della pergamena, mediante una punta di metallo^f. Una volta ultimato il disegno, la pergamena veniva ricoperta con un collante di origine animale^g.

La base dell’inchiostro medievale era una soluzione di galla e gomma, a cui si dava colore con l’aggiunta di carbone e alcali di ferro. Ma questo inchiostro di alcali ferrosi tendeva a sbiadire in un rosso marrone o giallo. Sali di rame erano occasionalmente usati, che tendevano a scolorire in tonalità grigio verdi.

L’inchiostro veniva applicato con una penna d’oca per disegnare, o con un pennello se diluito.

Dopo la preparazione della struttura del disegno ed il successivo trattamento della superficie della pergamena, si dava inizio alla doratura, effettuata sempre prima dell’applicazione dei colori. La doratura consisteva nell’applicazione di oro o d’argento sulla superficie. L’oro poteva essere applicato come inchiostro, in una costosa forma in polvere, per lavori molto particolari, ma durante il Medioevo era in maggior misura applicato in forma di lamine, lucidato con apposito strumento o lasciato nel suo stato leggermente opaco.

I pigmenti utilizzati per la colorazione nella miniatura dei manoscritti erano di origine vegetale, minerale o animale in polvere e venivano mescolati con il medium o legante, solitamente albume colla ed acqua ma anche tuorlo d’uovo, miele e cerume. Alcuni pigmenti potevano essere ottenuti localmente, mentre altri dovevano essere importati dall’Oriente, come il blu oltremare a base di lapislazzuli. Intorno al XIII secolo i cartolai e i farmacisti si dedicarono anche alla produzione e commercio di tinte già pronte.

Il codice Lancisiano Manoscritto 121. Illustrazione dell’incipit del Libro IV del Canone

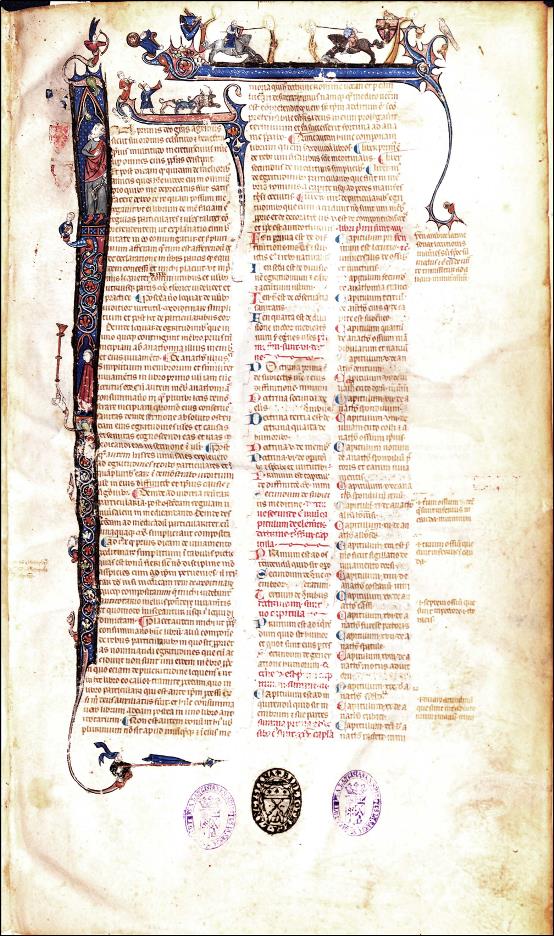

Fig. 1: Prologo. Ms 121. Codice di Avicenna. Biblioteca Lancisiana, Roma.

Un esempio di illustrazione miniata^h è rappresentata dallo splendido codice manoscritto 121, giunto nella Biblioteca Lancisiana, molto probabilmente grazie al dono del Granduca di Toscana a Giovanni Maria Lancisi.

Il codice che tramanda l’intero Canone di Avicenna, è stato prodotto da una bottega comprendente un artista francese settentrionale, attivo nell’ultimo quarto del XIII secolo nella Francia del sud, a Tolosa o a Montpellier, celebre scuola di medicina.

Il manoscritto è di grandi dimensioni, ed è impostato come un libro di studio, con pagine miniate all’incipit dei cinque libri (Fig. 1 e 2) e numerose iniziali istoriate e figurate che segnalano la gerarchia dei testi e le loro suddivisioni interne.

Un elemento caratterizzante le botteghe miniatorie francesi, era la consuetudine di incorniciare l’intera rappresentazione o le singole figure entro scenari architettonici ben precisi. La gamma cromatica è incentrata su toni del rosso, del blu e del rosa, com’è caratteristico della miniatura del XIII secolo.



Fig. 2: Incipit Libro 1. Ms 121. Codice di Avicenna Biblioteca Lancisiana, Roma.









Libro IV (Fig. 3).

ll riquadro miniato che precede la rubrica Liber canonis q(u)artus incipit, è incorniciato esternamente, da una fascia argentata ossidata e internamente da una fascia di colore rosa decorata con motivi geometrici bianchi. La scena mostra una figura femminile abbigliata con veste di colore rosso e copricapo bianco, coricata in un letto sotto una coperta di colore blu. Accanto a lei, una figura maschile, con indosso una tunica con cappuccio di colore marrone, è raffigurata nell’atto di rilevare i battiti del polso; ai piedi del letto due figure, rispettivamente: una donna con i capelli acconciati, abbigliata con una lunga veste di colore marrone chiaro e scarpette nere, con una mano sorregge un piccolo secchio di vimini, mentre con l’altra tiene una matula. Al fianco della donna, una figura maschile, abbigliata con tunica di colore rosso e scarpette nere, sorregge con entrambe le mani un oggetto di forma circolare, identificabile con una tavola uroscopica.

Fig. 3: Incipit Libro IV. Ms 121. Codice di Avicenna Biblioteca Lancisiana, Roma.

Sul fondo della scena, una quinta architettonica di archi trilobati di colore rosso bordati di nero, spicca su un quadrettato di colore blu. Il margine superiore della carta è percorso da un fregio composto da motivi fitoformi stilizzati di colore rosso e blu e si sviluppa sia a destra che a sinistra, fino a occupare il margine superiore esterno. Sono presenti figure di animali, un levriero grigio, una lepre marrone e un leone in foglia d’argento ossidata. All’interno dell’intercolumnio si sviluppa un’antenna di colore rosso e blu che corre inferiormente fino a ripartirsi in due, per occupare l’intero bas-de-page, mostrando, nella parte centrale, una importante decorazione di foglie stilizzate. Ai lati due racemi con animali, un cervo di colore marrone inseguito da un levriero grigio, e una lepre inseguita da un altro levriero di colore grigio. I racemi terminano, sia a destra che a sinistra, con una voluta inglobante un animale fantastico in foglia d’argento ossidato.

La xilografia

La xilografiaⁱ è una tecnica grafica^j a rilievo utilizzata per la stampa. Le prime testimonianze di stampe su carta ricavate da matrici in legno^k incise sono state realizzate in Cina e risalgono al VIII secolo d.C.  In Europa l’avvento della stampa e soprattutto l'introduzione dei caratteri mobili da parte di Johannes Gutenberg nel XV secolo, determinò il declino della produzione dei codici miniati molto costosi in termini di forza lavoro e di denaro. Lo sviluppo dell'editoria per la produzione di libri illustrati ha rappresentato un campo di utilizzo e applicazione privilegiato per la xilografia soprattutto in Germania e Italia^l. I testi scientifici illustrati con la tecnica della xilografia, ebbero notevole successo e si sostituirono presto agli antichi erbari e bestiari medievali.

La xilografia spesso veniva utilizzata per decorare i piatti di cuoio della legatura dei manoscritti e per riprodurre le grandi iniziali che ornavano gli incipit dei capitoli e i riquadri bianchi dei fogli. Il procedimento consisteva nel disegnare il soggetto su una matrice di legno, precedentemente levigata. Una volta terminato il disegno, le tavole venivano intagliate ed eliminate con sgorbie e scalpelli le parti del disegno che dovevano risultare bianche nella stampa, lasciando in rilievo le parti che dovevano risultare nere.

La matrice veniva inchiostrata solo sulle zone e i segni lasciati in rilievo, intonse, e il disegno veniva trasferito su un foglio di carta con pressione verticale, con l’uso delle mani o con i torchi manuali.

Il disegno veniva effettuato dal disegnatore più o meno abile e illustre mentre l’intaglio del legno veniva effettuato da artigiani specializzati. Le tavole di legno venivano perfettamente spianate lungo la direzione della fibra e il loro spessore era di circa 23 - 25 millimetri doveva comunque corrispondere perfettamente all’altezza dei caratteri tipografici.

Il codice Lancisiano ‘De Humani Corporis Fabrica’ di Andrea Vesalio

Un esempio di illustrazione con l’uso della tecnica xilografica è rappresentato dal codice lancisiano ‘De Umani Corporis Fabrica’ di Andrea Vesalio. Si tratta della prima edizione del 1542 a Basilea. Il trattato costituisce un vero e proprio monumento nella storia dell’illustrazione anatomica favorita dalla collaborazione tra scienza e arte. La Fabrica rappresenta inoltre un punto di eccellenza nella produzione grafica della editoria del tempo. Il codice tramanda gli studi anatomici di Andrea Vesalio in contrasto con la tradizione anatomica galenica, che si basava su studi anatomici praticati attraverso le dissezioni di animali, soprattutto scimmie e maiali, senza tener conto delle differenze esistenti tra questi e gli esseri umani. Egli fu tra i primi a riconoscere l’importanza scientifica, didattica e dimostrativa delle dissezioni praticate su cadaveri umani ma anche delle immagini anatomiche, in quanto strumento per la comprensione da parte degli studenti, quando non era possibile l’osservazione diretta. Il codice mostra sul verso della prima carta, il ritratto^m di Vesalio (Fig. 4) attribuito al pittore ritrattista Stefano dell’Arzere. Il Vesalio è raffigurato con lo sguardo rivolto verso l’osservatore, mentre compie il gesto di mostrare l’avambraccio scorticato del cadavere di un corpo femminile. L’intento è quello di rimarcare lo stretto legame esistente tra la teoria medica e la pratica anatomica. Il complesso frontespizio (Fig. 5) attribuito a Domenico Campagnola, un pittore veneto operante nella bottega del Tiziano, riproduce una lezione di anatomiaⁿ.  La scena teatrale si svolge in uno spazio esterno, forse di un palazzo, sullo sfondo di un portico formato da colonne e architravi. Dalle finestre in alto e da dietro le colonne, alcuni curiosi si affacciano per assistere all’evento. Il pubblico tutt’intorno è sistemato sui gradoni della struttura disposta ad emiciclo. Al centro della composizione, Vesalio è raffigurato nel gesto di praticare con le proprie mani una dissezione, sul cadavere di una donna. Sul tavolo accanto al corpo sezionato sono poggiati una penna e un calamaio. In primo piano un illustratore anatomico assiste alla dissezione mentre alcuni animali vengono condotti sul luogo dell’evento. Uno scheletro posto in evidenza, al centro della scena, regge la canna magistrale, a rappresentare oltre l’allegoria della morte anche l’importanza rivestita dallo stesso in quanto sostegno per il corpo. Osservando l’abbigliamento del pubblico ci si rende conto di come il messaggio vesaliano sia inequivocabile, ovvero la scienza non deve rimanere chiusa tra le mura delle Accademie ma deve raggiungere il vasto pubblico composto da studenti e scienziati, ma anche da gente comune.  Secondo la tradizione anche le grandi tavole (Fig. 6) de ‘La Fabrica’, sono da attribuire alla bottega di Tiziano che operava sotto la supervisione di Vesalio, ma soprattutto a Jan Stephan Calcar, un’artista che frequentava la bottega. Esse si distinguono per la loro innovativa concezione, in grado di esprimere le conoscenze scientifiche tramite figure rappresentate in movimento, sottoposte ad un processo di idealizzazione, attraverso il rispetto dei canoni rinascimentali di bellezza, armonia e grazia.



Fig. 4: Ritratto di Andrea Vesalio. Codice Lancisiano LIV.4.29. De Humani Corporis Fabrica. Biblioteca Lancisiana. Roma.	Fig. 5: Frontespizio. Codice Lancisiano LIV.4.29. De Humani Corporis Fabrica di Andrea Vesalio. Biblioteca Lancisiana. Roma.



Fig. 6: Part. Tavola. Codice Lancisiano LIV.4.29. De Humani Corporis Fabrica di Andrea Vesalio. Biblioteca Lancisiana. Roma.



La stampa calcografica^o

La calcografia è una tecnica che risale al XV secolo per riprodurre i disegni su carta. Al contrario della stampa tipografica quella calcografica si definisce ad incavo. Essa consiste nel disegnare e successivamente incidere una lastra di rame. L’incisione determina il costituirsi di un incavo in cui si deposita l’inchiostro che per mezzo di un torchio calcografico, viene stampato sulla carta.

La stampa calcografica ricomprende due diverse tecniche: diretta e indiretta. La prima viene realizzata dall’artista che si avvale di strumenti di metallo per incidere il segno direttamente sulla lastra: bulino, punta secca, punzone, maniera nera. Nella tecnica indiretta, l’artista per incidere la lastra, utilizza sostanze acide, i mordenti, in grado di corrodere la superficie della lastra, per realizzarne il solco. La lastra viene preliminarmente preparata con una vernice a base di cera vergine per proteggere le zone che non devono essere corrose: acquaforte e acquatinta.

La tecnica dell’acquaforte è molto laboriosa, la lastra di metallo viene tagliata e molata ai lati, successivamente ricoperta da una vernice liquida, che una volta asciutta da la possibilità al bulino di asportarla in corrispondenza del disegno, evitando di incidere la lastra.

L’incisione vera e propria viene determinata dall’erosione del mordente, di solito l’acido nitrico^p e il percloruro di ferro, dopo aver immerso la tavola all’interno di essi.

La morsura può avvenire in un unico momento, oppure in più fasi per ottenere particolari chiaroscuri.

La lastra viene mondata della vernice protettiva, inchiostrata e sottoposta al torchio per la stampa a pressione sulla carta precedentemente bagnata.

Il codice Lancisiano ‘Tabulae Anatomiche’ di Bartolomeo Eustachio

Il codice Lancisiano Tabulae Anatomiche^q di Bartolomeo Eustachio edito nel 1714^r, rappresenta un esempio di illustrazione anatomica eseguita con la tecnica dell’acquaforte.

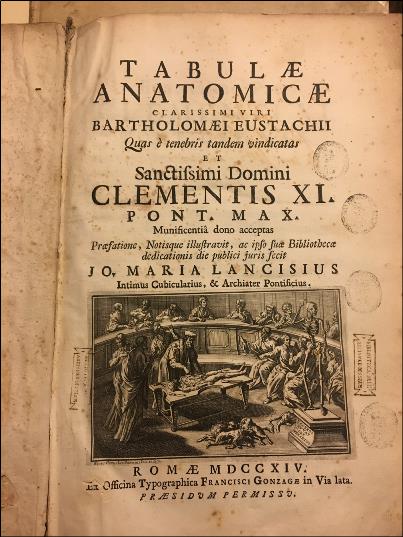

Il titolo nel frontespizio (Fig. 7) recita: Tabulae anatomicae clarissimi viri Bartholomaei Eustachii, quas a tenebris tandem vindicataset SS. D. Clementis XI Pont. Max munificentia dono acceptas, Prefazione, notisque illustravit, ac ipso suae Bibliothecae dedicationis die publici juris fecit Jo: Maria Lancisius intimus Cubiularius, & Archiater Pontificius^s.

L’incisione stampata sul frontespizio reca il nome dell’autore, il pittore romano Pier Leone Ghezzi^t.

La scena si svolge all’interno di un teatro anatomico, dove al centro è raffigurato un medico, probabilmente Eustachio, nel gesto di dissezionare un cadavere umano giacente sul tavolo settorio. Sullo sfondo, un pubblico di scienziati assisi dietro i banchi disposti a semicerchio, commenta con gesti lo svolgersi della lezione di anatomia. In primo piano, uno scheletro in piedi, con l’arto sollevato come a volere ammonire, mentre, adagiati sul pavimento ai piedi del tavolo anatomico, vi sono corpi di animali pronti a essere sezionati.

Le tavole anatomiche (Fig. 8) presenti nel codice sono 47, di queste, le prime 8 sono state pubblicate negli Opuscula Anatomica^u del 1564. Per quanto riguarda i disegni preparatori delle grandi tavole, molto probabilmente furono eseguiti dallo stesso Eustachio o da pittori che gravitavano nella sua cerchia^v.



Fig. 7: Frontespizio. Codice Lancisiano LXXI.2.12. Tavole Anatomiche di Bartolomeo Eustachio. Biblioteca Lancisiana. Roma.	Fig. 8: Part. Tavola. Codice Lancisiano LXXI.2.12. Tavole Anatomiche di Bartolomeo Eustachio. Biblioteca Lancisiana. Roma.
